Balun Magnético

Boas,

Já há algum tempo que não metia aqui nada, mas ainda não é desta que este projecto vai morrer!!

Apesar de ter iniciado outro projecto, não tenho tido tempo para por aqui os desenvolvimentos, pois finalmente a minha oficina/laboratório começa a ganhar forma e algum do tempo livre que tenho tem sido aproveitado para arranjar as coisas que faltam , mesmo assim ainda devem faltar algumas semanas até o meu cantinho estar pronto!

Bom passando a este projecto!!

Ora não tem quase nada que saber! É um bocado de arame de 20m de comprimento a fazer de antena de HF!

A parte interessante é ser capaz de fazer (teoricamente, pois ainda não a testei) dos 1.8 até aos 50Mhz, com um antena tuner claro!

Para saberem mais acerca desta antena e como fazer o balun façam uma pesquisa por balun magnético 9:1.

Agora passemos á parte da montagem:

Nesta foto podemos ver a caixa isolada onde vou colocar o balun, o balum e a ficha pl.

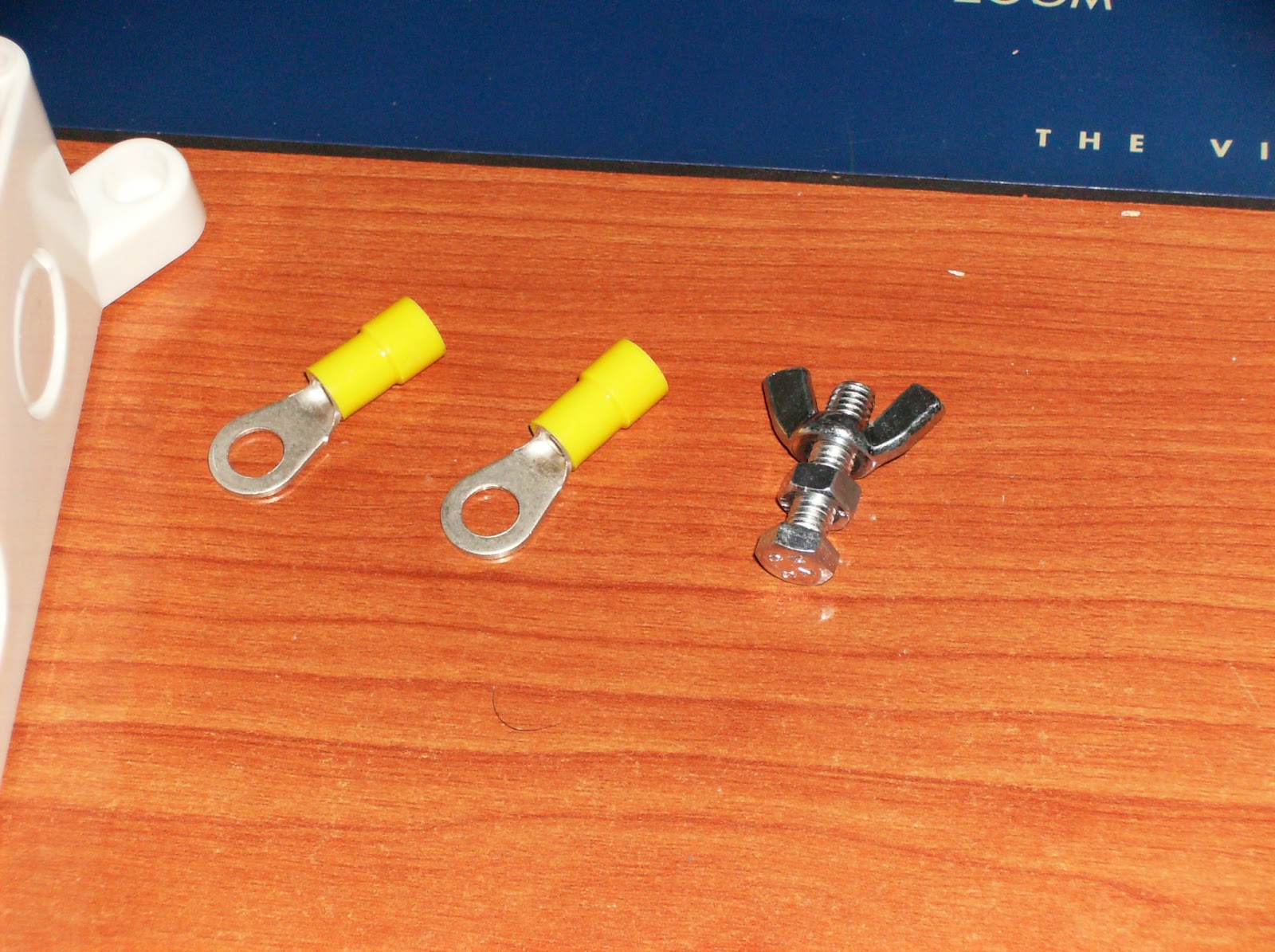

Como estou a pensar utilizar esta antena nas minhas voltas pela serra, adicionei mais este parafuso com uma porca de orelhas para ser fácil a sua montagem e desmontagem.

Aqui podemos ver a montagem quase final, ainda falta colocar orings e silicone tanto no parafuso como na pl para evitar que a humidade entre para dentro da caixa.

E pronto por agora é tudo! Nas férias estou a pensar acabar de montar a caixa do balun e fazer teste ao dito para ver se aprova ou não!

Cumps e espero eu até breve!!

Ponte H - placa pronta!

Boas,

Depois de me emprestarem um mini-berbequim para furar a pcb, foi hora de por mãos á obra!

Ora uma vez que a minha antiga fonte de pc modificada era fraquinha e morria assim que ligava o berbequim tive de modificar uma à pressão como só precisava de 12v apenas cortei os fios amarelos e os fios pretos, meti um clipe nos pinos que fazem a fonte arrancar, para separar os terminais utilizei uma caixa de cartão e siga para bingo!! Só me resta dizer para não tentarem fazer isto em casa!!

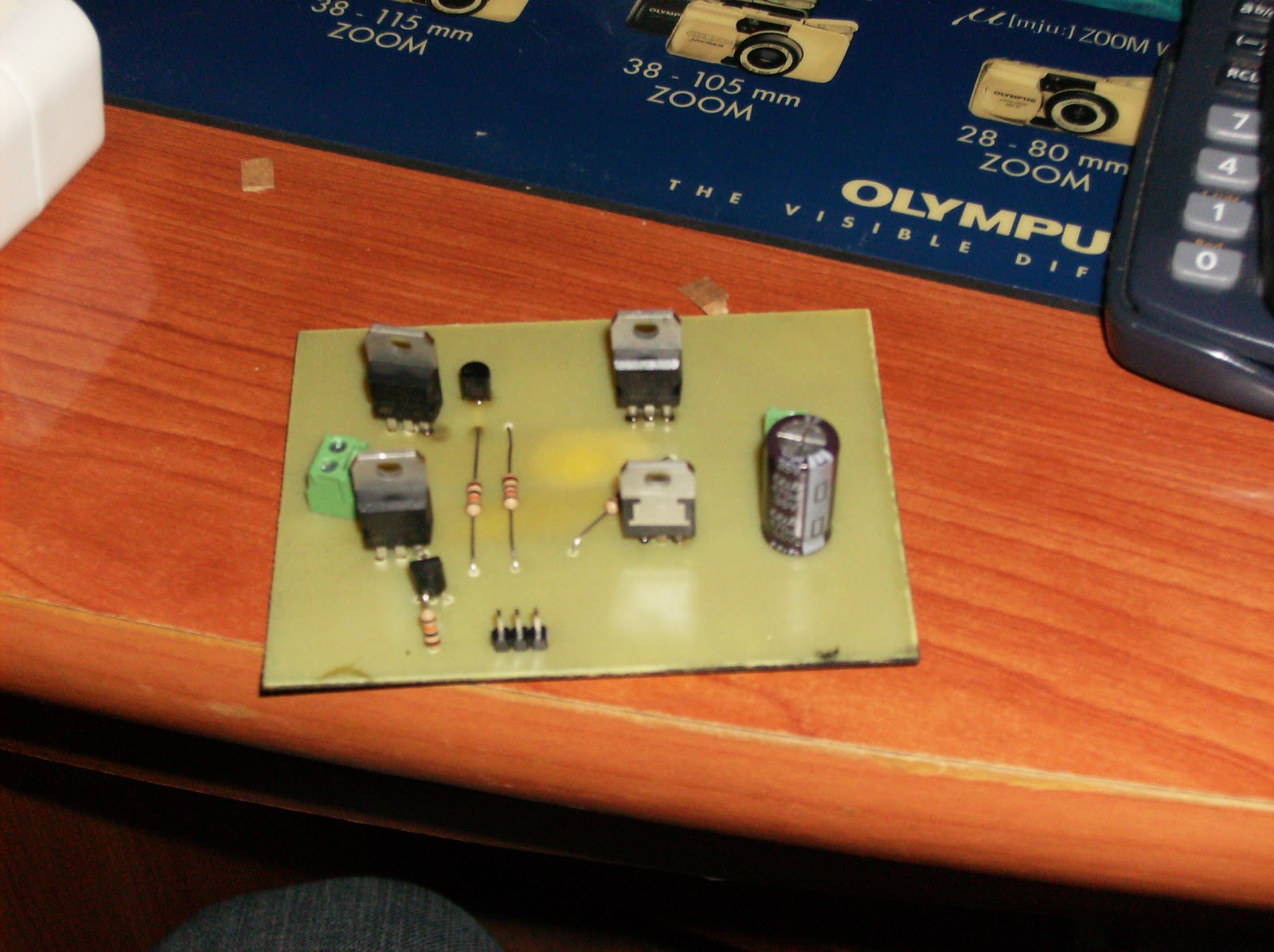

Depois de furar a pcb foi hora de soldar os componentes sendo que foi a parte que mais trabalho me deu uma vez que tive de retirar e voltar a soldar todos os transístor, alguns mais que uma vez, pois enganei-me nos pinos!! Muita atenção a essa parte! Felizmente correu bem e não queimei nenhum! Em baixo deixo duas fotos, sendo que uma delas dá para ver os sítios onde o cobre foi comido e não devia! Apesar disso conectei um motor e pareceu-me trabalhar bem, mas talvez faça uma placa nova!



 Notas a reter!
Leiam varias vezes os datasheet dos componentes e só depois é que peguem no ferro de soldar!!
Apliquem o spray protector só depois de terem a certeza de que esta tudo bem!!

Ponte H

Boas,

Um dos meus projectos que está parado a aguardar espaço (sim espaço pois a minha secretária tem de tudo menos espaço!), é um rotor de antenas utilizando um motor de um elevador dos vidros dos carros e um Arduíno para controlar a posição e fazer a interface com o utilizador.

Inicialmente a ideia era utilizar reles para fazer rodar o motor para um lado e para o outro mas como sobraram peças para fazer uma ponte h, decidi meter mãos á obra e fazê-la agora durante as férias de Natal.

Com isto pude testar duas técnicas desenhar o circuito a caneta de tinta permanente na placa e o processo de corrosão do cobre com ácido muriático e água oxigenada.

Como se pode ver na foto pinta-se com a caneta todas as partes onde queremos que fique o cobre. Despois disso metesse dentro de um contentor com a mistura dos químicos e depois de limpa com água está pronta a retirar a tinta com a acetona ficando neste estado:

De notar que onde a tinta da caneta estava mais mal aplicada o cobre ficou um pouco corroído, sendo que para a próxima vez talvez passe com a caneta duas vezes no mesmo sítio.

Mesmo depois de correr todas as lojas aqui da minha zona não consegui arranjar as brocas para o dremel, sendo que amanha vou procurar a outros lados e se tiver sorte ainda meto aqui fotos da placa já furada.

First post!!

Boas a todos,

este é o meu primeiro post neste blogue e não sei se não será também o primeiro post no mundo dos blogues, após varias tentativas de criar um site para expor os meus projectos, decidi que agora tem de ser e como tal espero que este blog não morra logo no seu inicio! So fingers crossed!!

Este blogue ira servir para eu expor não só os meus projectos de electrónica e de radioamadorismo como também para partilhar qualquer coisa que eu ache relevante e/ou interessante. Espero que quem ler os meus posts não só possa aprender coisas novas como também partilhar ideias acerca dos temas apresentados.

Por ultimo uma apresentação minha também não fica mal, por isso cá vai, sou o Fábio, sou de Setúbal, estou a tirar uma licenciatura em Engenharia Electrotécnica e de Computadores, como hobbies tenho a electrónica em geral, o radioamadorismo e o todo-o-terreno e não me lembro assim de mais nada relevante!

Posto isto, resta me agradecer a vossa atenção e espero que gostem do que vou partilhando!
